蜗轮减速机

网站首页 / 产品中心 / 蜗轮减速机

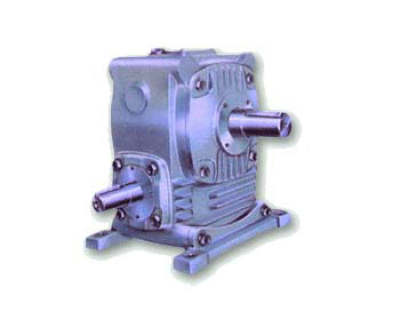

名称：WHT圆弧齿圆柱蜗轮减速机

详细信息

尺寸型号	A	B	B1	B2	B3	C	C1	H	H1	H2	H3	h	L
WHT04	42	145	125	35	25	120	105	71	190	77	173	12	118.5
WHT06	65	180	156	40	30	155	126	63	233	105	315	15	144
WHT08	80	240	206 *182	55	34	205 *210	172 *148	90 *88	278	110 *122	277 *279	20	175 *180
WHT10	100	292 *290	238 *216	68.5	42	250 *256	196 *176	105 *100	336	135 *142	335 *331	25	210 *215

说明：*为原草案标准，由于工厂原产品按草案标准生产，现在处于由草案向JB318标准过渡阶段，即：草案和JB2318产品均在生产，为此如需部颁标准产品，在合同上注明JB2318。示例：JB2318WHTOB-9-V，否则，仍按原草案供货。

三、减速器的传动比及输入功率表

传动比代号	公称传动比	中心距→ 输入转速↓	80	100	120	125	150	160	180	200	210	250	280	300	320	360	400	420	450	500
1	8	1500	2.5	4.5	7.23	10.1	13.4	19.9	22.7	29.8	31.5	46.1	54.4	68.9	70.4	87.1	110	161	＿	＿
		1000	2.1	3.9	5.28	8.0	9.77	16.1	17.7	24.7	27.9	41.5	50.5	57.4	64.4	80.5	103	117	128	163
		750	1.9	3.5	4.22	6.6	7.76	13.4	14.4	20.8	23	35.6	44.3	46.2	57.9	73.8	94.6	97.7	119	154
		500	1.5	2.9	3.06	5.0	5.56	10.3	10.03	16.1	17.1	27.8	35.1	37.5	45.3	59.6	77.7	86.8	101	138
2	10	1500	2.0	3.8	5.98	9.4	11.5	16.4	20.3	26.7	27.7	39.7	48.2	53.8	59.8	76.2	97.3	138	＿	＿
		1000	1.7	3.3	4.29	7.4	8.14	13.2	15.4	22.4	23.5	34.1	41.6	43.6	53.8	68.8	88.6	98.2	111	146
		750	1.5	2.9	3.41	6.1	6.47	11.1	12.68	19.1	20.1	29.3	36.3	38.3	47.6	61.2	79.1	80.5	98.5	131
		500	1.3	2.4	2.46	4.7	4.97	8.5	9.87	14.7	15.7	23.1	28.8	30.8	37.7	49.2	64.8	65.6	82.5	111
3	12.5	1500	1.6	2.8	4.84	8.1	8.81	14.9	16.4	20.0	22	32.9	43.1	47.1	61.6	73.2	89.3	124	＿	＿
		1000	1.4	2.4	3.57	6.3	6.49	11.9	12.2	16.2	18.2	27.6	37.5	39.5	53.5	65.8	80.5	88.5	105	127
		750	1.2	2.1	2.87	5.2	5.36	10.0	11.1	13.5	15.5	23.4	32.7	35.7	46.5	58.8	71.8	75.5	95.3	116
		500	1.0	1.7	2.06	3.9	4.26	7.6	8.6	10.4	11.4	18.2	25.6	28.6	36.1	47.0	57.4	58.4	78.2	96.8
4	16	1500	1.6	3.0	4.41	6.5	8.22	12.8	15.8	19.2	21.2	29.9	35.6	38.6	46.0	62.7	71.9	92.9	＿	＿
		1000	1.3	2.7	3.27	5.1	6.25	10.3	12.2	15.8	17.8	26.3	32.1	35.1	41.0	52.0	66.5	75.8	83.4	106
		750	1.2	2.3	2.63	4.3	5.03	8.6	10.3	13.4	14.4	22.7	27.9	30.9	36.5	47.1	60.8	64.8	76.7	99.6
		500	1.0	1.9	1.92	3.3	3.62	6.6	8.25	10.3	11.1	17.7	22.3	25.3	28.7	37.4	49.0	50.1	63.3	84.2
5	20	1500	1.3	2.2	3.65	6.0	6.52	10.3	11.4	15.5	16.5	25.0	23.1	26.1	41.3	49.1	69.4	89.8	＿	＿
		1000	1.1	1.9	2.70	4.8	5.08	8.1	8.53	12.5	13.5	21.3	29.1	32.1	37.2	44.2	61.9	64.4	64.9	81.2
		750	1.0	1.6	2.14	3.9	4.24	6.7	7.06	10.5	11.5	18.1	25.3	28.3	31.3	38.6	55.5	57.5	58.0	73.2
		500	0.8	1.3	1.59	3.0	3.5	5.2	5.79	8.1	9.1	14.1	19.9	22.9	24.5	30.4	44.2	47.5	46.2	59.7
6	25	1500	1.0	1.9	3.16	4.6	5.56	8.4	12.2	14.3	15.3	20.8	24.7	27.7	34.8	43.4	50.9	80.1	＿	＿
		1000	0.8	1.7	2.37	3.6	4.11	6.5	9.5	11.5	12.5	16.8	20.4	23.4	29.5	38.3	45.6	55.9	631	71.4
		750	0.7	1.4	1.88	2.9	3.26	5.4	5.9	9.6	10.6	14.1	17.2	19.2	25.1	32.8	39.9	43.4	56.1	63.6
		500	0.6	1.2	1.37	2.2	2.34	4.2	4.9	7.4	8.4	10.9	13.5	16.5	19.5	25.8	31.4	33.4	44.7	50.5
7	31.5	1500	1.2	2.1	2.54	4.4	4.86	8.6	10.6	12.8	13.8	19.8	23.2	26.2	30.2	37.1	46.9	64.1	＿	＿
		1000	1.0	1.8	1.91	3.5	3.91	6.9	8.3	10.5	11.5	17.4	21.6	24.6	26.6	33.9	43.3	45.5	54.5	68.5
		750	0.9	1.6	1.55	2.9	3.31	5.8	7.21	8.9	9.8	15.1	18.3	21.3	23.9	30.7	39.5	41.5	50.0	64.5
		500	0.7	1.4	1.13	2.3	2.86	4.5	5.05	7.0	7.9	11.8	14.6	17.6	18.9	24.5	32.0	34.8	41.1	54.6
8	40	1500	0.9	1.5	2.16	4.1	4.9	6.9	7.45	10.5	11.5	16.8	22.0	24	27.3	32.4	45.4	55.1	＿	＿
		1000	0.8	1.3	1.62	3.2	3.9	5.5	5.83	8.4	9.4	14.2	19.4	21	24.0	28.9	40.8	42.8	42.2	52.8
		750	0.7	1.2	1.32	2.7	3.1	4.6	5.94	7.1	8.1	12.0	16.7	18.7	20.7	25.4	26.2	30.6	37.8	47.8
		500	0.6	1.0	0.98	2.1	2.6	3.6	4.79	5.5	6.5	9.5	13.2	14.5	16.3	20.3	24.0	29.9	30.3	39.0
9	50	1500	0.7	1.3	1.86	3.1	3.21	5.7	7.21	9.8	10.8	14.0	16.5	18.5	23.2	28.8	33.7	45	＿	＿
		1000	0.6	1.2	1.37	2.5	2.7	4.5	5.8	7.8	8.9	11.4	13.8	15.8	19.5	25.3	30.0	32	41.7	47.0
		750	0.5	1.0	1.12	2.0	2.4	3.7	4.1	6.7	7.7	9.5	11.7	14.5	16.8	21.8	26.3	27.2	37.4	41.8
		500	0.4	0.8	0.85	1.6	1.82	2.9	3.5	5.2	6.2	7.5	9.1	10.9	13.1	17.2	21.2	22.3	29.8	33.3

注：本系列减速器的额定输出扭矩详见有关设计手册或来函来电咨询。
